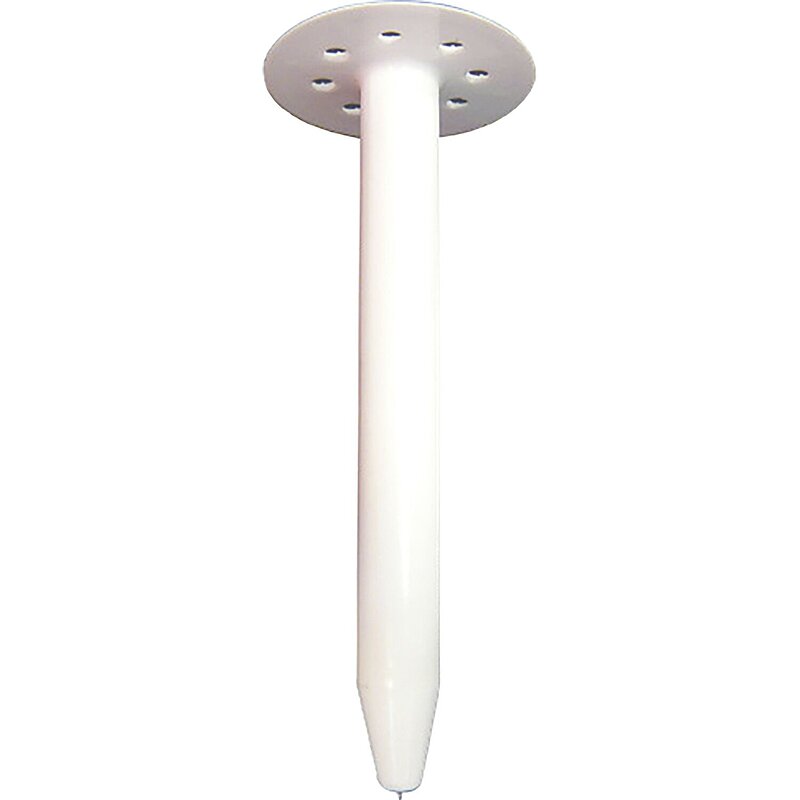

CIP‑Dübel für die Befestigung von Dämmplatten (z. B. EPS, XPS, Mineralwolle) auf massiven Untergründen.

Produktvorteile:

• ideal für schnelle, maschinelle Befestigung von Dämmplatten
• passend zu Alsafix Nagler CIP 220 & CIP 220 G2
• große Kopfplatte (60 mm Ø) sorgt für sichere Lastverteilung
• kein Vorbohren
• gasbetriebene Montage – hoher Arbeitskomfort
• Gaskartusche ist im Lieferumfang enthalten

Einsatzbereich & Untergründe:

• geeignet für Beton (fcc 15–25 N/mm²)
• geeignet fü Ziegelstein ( fcc = 15-25 N/mm²)
• geeignet fü Bims- oder Silikat-Ziegel (fcc 15–45 N/mm², bei Verputz)

Montagehinweise:

1. Dübel auf das Clip-Gerät setzen
2. Gerät senkrecht auf die Dämmplatte drücken, bis Dübel auf dem Untergrund aufliegt
3. Abdrücken – Gas zündet, Nagel wird eingeschossen, Dübel in Dämmplatte fixiert
4. Nagel dringt ca. 25 mm in den Untergrund ein
5. Einschlagtife (X-Wert) überprüfen

Empfohlene Abstände:

• Dübelabstand: ca. 100 mm
• Abstand zu Rändern/Ecken: ca. 100 mm

Hinweis:
Bei sehr harten Untergrund kann der Zapfen bis zu dreimal nachgesetzt werden, um die notwendige Eindringtiefe zu erreichen .
Der X-Wert muss überprüft werden. (siehe Datenblatt.)
